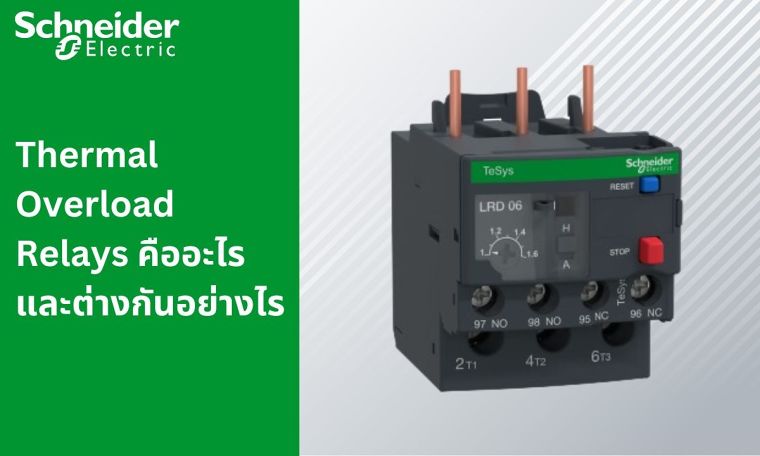

Thermal Overload Relays คืออะไร และต่างกันอย่างไร

Thermal Overload Relays หรือ "โอเวอร์โหลดรีเลย์" อุปกรณ์สำคัญที่ไม่อาจมองข้ามได้ในระบบไฟฟ้าของเครื่องจักรและมอเตอร์ บทความนี้จะพาคุณไปสำรวจและเข้าใจเกี่ยวกับ โอเวอร์โหลดรีเลย์ ความแตกต่างของแต่ละประเภท รวมถึงความสำคัญของโอเวอร์โหลดรีเลย์ในการป้องกันอุปกรณ์ไฟฟ้าในยุคปัจจุบัน

Thermal Overload Relays คืออะไร

Thermal overload relays เป็นอุปกรณ์ป้องกันในระบบไฟฟ้าที่มีหน้าที่สำคัญในการป้องกันมอเตอร์จากความเสียหายที่อาจเกิดจากการโอเวอร์โหลด หรือกระแสไฟฟ้าที่มากเกินกว่าที่อุปกรณ์สามารถรับไหว อุปกรณ์เหล่านี้ทำงานโดยการตรวจจับการเพิ่มขึ้นของอุณหภูมิภายในมอเตอร์ ซึ่งมักเกิดจากการโหลดไฟฟ้าที่มากเกินไปหรือการทำงานเป็นเวลานานเกินไป ดูหลักการทำงานของ Thermal Overload Relays ในหัวข้อถัดไป

หลักการทำงานของ Thermal Overload Relays

โอเวอร์โหลดรีเลย์ทำงานตามหลักการของความร้อน (Thermal Principle) โดยภายในโอเวอร์โหลดจะมีขดลวดความร้อน (Heater) พันอยู่กับแผ่นไบเมทัล (Bimetal) แผ่นโลหะที่ผลิตจากโลหะต่างชนิด โดยขดลวดความร้อนทำหน้าที่เป็นทางผ่านของกระแสไฟฟ้าจากแหล่งจ่ายไฟไปยังมอเตอร์ เมื่อมีกระแสไฟฟ้าไหลเข้ามาในขดลวดความร้อนระดับหนึ่ง ความร้อนจากขดลวดก็จะไปทำให้แผ่นโลหะไบเมทัลโก่งตัวขึ้น จนไปดันให้หน้าสัมผัสปกติปิด NC (Normally Close) ของโอเวอร์โหลด ที่ต่ออนุกรมอยู่กับแผงควบคุมเปิดวงจร ไปตัดกระแสออกจากคอล์ยแม่เหล็กของคอนแทคเตอร์ ส่งผลให้หน้าสัมผัสหลักหรือ Main Contact ปลดมอเตอร์ออกจากแหล่งจ่าย ถือเป็นการป้องกันมอเตอร์จากความเสียหายได้นั่นเอง

Auto Reset vs manual reset บน โอเวอร์โหลดรีเลย์ ต่างกันอย่างไร

โอเวอร์โหลดรีเลย์ มีสองรูปแบบหลักในการรีเซ็ตได้แก่ Auto Reset และ Manual Reset แต่ละแบบมีคุณสมบัติและการใช้งานที่แตกต่างกัน ซึ่งเหมาะกับสถานการณ์และความต้องการในการป้องกันอุปกรณ์ต่างๆ

Manual reset thermal overload relay

มีความแตกต่างจาก Auto Reset ในแง่ของวิธีการรีเซ็ตหลังจากที่มีการตรวจพบสถานการณ์ overload ลักษณะสำคัญของ Manual Reset Overload Relay คือ:

1. การรีเซ็ตด้วยมือ: เมื่อ Thermal Overload Relay ได้ทำการตัดวงจรเพื่อป้องกันการโอเวอร์โหลด ระบบจะไม่ทำการรีเซ็ตตัวเองอัตโนมัติ ผู้ปฏิบัติงานหรือวิศวกรจะต้องทำการรีเซ็ตด้วยตนเองหลังจากที่ได้ตรวจสอบและแก้ไขปัญหาที่ทำให้เกิดการ Overload
2. ความปลอดภัยและการควบคุม: ข้อดีของ Manual Reset คือมีโอกาสในการตรวจสอบระบบอย่างละเอียดก่อนที่จะทำการรีเซ็ต สิ่งนี้ช่วยให้แน่ใจว่าปัญหาที่ทำให้เกิดสถานการณ์ Overload ได้รับการแก้ไขอย่างเหมาะสม ลดความเสี่ยงของความเสียหายที่อาจเกิดขึ้นซ้ำ
3. การใช้งานที่เหมาะสม: Manual Reset Relays เหมาะสำหรับสถานการณ์ที่ต้องการการตรวจสอบ และการควบคุมอย่างใกล้ชิดจากเจ้าหน้าที่ที่เกี่ยวข้อง มักใช้ในระบบที่มีความสำคัญสูง

Automatic reset thermal overload relay

Automatic Reset Thermal Overload Relay เป็นประเภทของ Relay ที่มีความสามารถในการรีเซ็ตตัวเองอัตโนมัติหลังจากที่เกิดการโอเวอร์โหลด ลักษณะสำคัญของอุปกรณ์ประเภทนี้คือ:

1. รีเซ็ตอัตโนมัติ: เมื่อ Thermal Overload Relay ตรวจจับถึงจุดที่อุณหภูมิหรือกระแสไฟฟ้าเกินกำหนด จะทำการตัดวงจรเพื่อป้องกันไม่ให้เกิดความเสียหายต่อมอเตอร์หรือวงจร.หลังจากสถานการณ์นี้ปลอดภัยแล้ว ตัว Relay จะทำการรีเซ็ตตัวเองโดยอัตโนมัติ
2. ความสะดวกและประสิทธิภาพ: คุณสมบัตินี้ทำให้ Automatic Reset Relays เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่อาจไม่สะดวกหรือไม่มีเจ้าหน้าที่เฉพาะที่สามารถทำการตรวจสอบหรือรีเซ็ตด้วยตนเองได้อย่างรวดเร็ว
3. การประยุกต์ใช้งาน: Automatic Reset Relays มักใช้ในสถานการณ์ที่ต้องการการกลับมาทำงานอย่างรวดเร็วหลังจากที่เกิดการ Overload เช่น ในระบบอุตสาหกรรมที่ต้องการการดำเนินการต่อเนื่องหรือในพื้นที่ที่การเข้าถึงเป็นเรื่องยาก

ข้อดีของ Thermal Overload Relays

เมื่อได้ทำความรู้จักกับโอเวอร์โหลดรีเลย์ กันไปแล้ว ต่อมาเรามาดูกันเลยว่าอุปกรณ์ชนิดนี้มีข้อดีอย่างไรบ้างในระบบไฟฟ้าของโรงงานอุตสาหกรรม

• ป้องกันความร้อนเกิน: อย่างที่ได้เน้นย้ำเสมอถึงคุณสมบัติป้องกันความร้อนเกิน โอเวอร์โหลดรีเลย์ ถือเป็นพระเอกที่ช่วยไม่ให้มอเตอร์เครื่องจักรทำงานหนักจนเกินไป ซึ่งอาจนำไปสู่ความเสียหายอื่นๆ ได้
• ป้องกันความเสียหายต่ออุปกรณ์: โอเวอร์โหลดรีเลย์ช่วยป้องกันไม่ให้อุปกรณ์อื่นๆ ในระบบไฟฟ้าเกิดความเสียหายจากการร้อนเกินของมอเตอร์ โดยเมื่อมอเตอร์ถูกป้องกันอย่างมีประสิทธิภาพ ก็จะช่วยลดค่าใช้จ่ายในการซ่อมแซมหรือเปลี่ยนอุปกรณ์ที่เสียหายได้อีกด้วย
• ป้องกันการเกิดอุบัติเหตุ: โอเวอร์โหลดรีเลย์ช่วยป้องกันการเกิดอุบัติเหตุที่อาจเกิดจากมอเตอร์ที่ทำงานโดยไม่เหมาะสม โดยตัดการไฟฟ้าเมื่อมอเตอร์รับกระแสเกินค่าที่กำหนดไว้ ซึ่งสามารถลดความเสี่ยงในการเกิดประกายไฟ (Arc Flash) และสถานการณ์อันตรายอื่นๆ ได้
• ควบคุมและจัดการระบบไฟฟ้า: โอเวอร์โหลดรีเลย์ช่วยในการควบคุม และจัดการระบบไฟฟ้าได้อย่างมีประสิทธิภาพ โดยทำหน้าที่ตรวจสอบและปรับค่ากระแสที่มอเตอร์รับเพื่อให้ระบบทำงานได้อย่างเหมาะสมและปลอดภัย

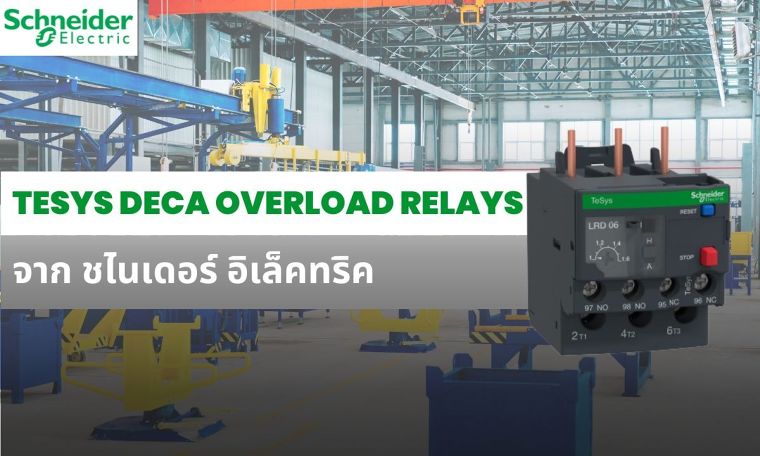

แนะนำ TeSys Deca overload relays จาก ชไนเดอร์ อิเล็คทริค แบรนด์อุปกรณ์ไฟฟ้าชั้นนำระดับโลก

หากคุณกำลังมองหา Thermal Overload Relays คุณภาพเยี่ยม อย่าลืม TeSys Deca overload relays จาก ชไนเดอร์ อิเล็คทริค โอเวอร์โหลดรีเลย์สำหรับใช้ในระบบไฟฟ้ารุ่นพิเศษของเรา ที่มาพร้อมคุณสมบัติ และฟังก์ชันที่เพียบพร้อมสำหรับการป้องกัน และควบคุมมอเตอร์เครื่องจักรอย่างมีประสิทธิภาพ อีกทั้งยังมีความยืดหยุ่นสูงสามารถใช้งานกับกระแสไฟได้หลายระดับ ตั้งแต่ 0.06 kW ไปจนถึง 75 kW ทำให้สามารถใช้งานได้หลากหลาย ไม่ว่าจะเป็นอุตสาหกรรมการผลิต และอุตสาหกรรมอื่นๆ ตลอดไปจนถึงการใช้งานในอาคารพาณิชย์ โดยมีการออกแบบที่ง่ายต่อการติดตั้งและการใช้งาน หากสนใจสามารถติดต่อสอบถามข้อมูลเพิ่มเติมได้ทันที เรามีทีมงานคอยให้คำปรึกษาคุณด้วยความยินดี
