Shunt release และ Undervoltage release ใน circuit breaker มีไว้ทำหน้าที่อะไร แตกต่างกันอย่างไร

Shunt release และ Undervoltage release ต่างกันอย่างไร  ในโลกที่เติบโตอย่างรวดเร็วทางด้านเทคโนโลยีและอุตสาหกรรมไฟฟ้า ความปลอดภัยและประสิทธิภาพในการใช้งานระบบไฟฟ้าเป็นเรื่องสำคัญอย่างยิ่ง และหนึ่งในอุปกรณ์ที่เป็นส่วนสำคัญในการควบคุม และปกป้องระบบไฟฟ้าคือ "Shunt Release" หรือการเปิดวงจรสัญญาณเพื่อเพิ่มระดับความปลอดภัยของระบบไฟฟ้าในสถานการณ์ฉุกเฉินหรือขัดข้อง ในบทความนี้เราจะพามาดูหน้าที่ และการทำงานของ Shunt Release รวมถึงความสำคัญในการรักษาความปลอดภัยในระบบไฟฟ้าประสิทธิภาพสูง.

Shunt Release คือ

อุปกรณ์ที่นำมาใช้ในวงจรของเบรกเกอร์ไฟฟ้า (Circuit Breaker) เพื่อเพิ่มความปลอดภัยและป้องกันอุปกรณ์ต่างๆ จากความเสี่ยงที่อาจเกิดขึ้นจากสภาวะขัดข้องในระบบไฟฟ้า เช่น สาย short circuit หรือ overcurrent ที่อาจเกิดอันตรายต่อคนและทรัพย์สิน โดย จะทำงานโดยอิงกับแรงดันสายป้อนไฟฟ้า และจะเปิดเบรกเกอร์ในกรณีที่เกิดสถานการณ์เหล่านี้ขึ้นในระบบไฟฟ้า

มีกี่ประเภท

Shunt Release มีหลายประเภท ซึ่งแต่ละประเภทมีหน้าที่และการทำงานที่แตกต่างกันไปตามความต้องการของระบบไฟฟ้า โดยทั่วไปแล้วจะมีประเภทที่มีการใช้งานกันในวงกว้างมี ดังนี้

1. แบบปกติ (Standard Shunt Release) เป็นชนิดที่ใช้กับสวิตช์หลักเพื่อป้องกันการช็อตของสวิตช์เมื่อมีสัญญาณหรือเหตุการณ์ผิดปกติของไฟฟ้าขึ้น เช่น การขาดแรงดันไฟฟ้า หรือเหตุการณ์ที่เกิดขึ้นภายนอกวงจรไฟฟ้า เมื่อเกิดสัญญาณหรือเหตุการณ์ดังกล่าว จะทำงานทันทีเพื่อลดการเกิดอันตรายตามมาในภายหลัง
2. แบบมีแรงดันอิสระ (Voltage Release) สำหรับชนิดนี้จะใช้แรงดันอิสระในการทำงาน เมื่อมีสัญญาณหรือเหตุการณ์เกิดขึ้น เช่น เมื่อมีการขาดแรงดันขึ้นแรงดันอิสระจะถูกปล่อยออกมาแทนที่และทำให้ Shunt Release ทำงาน
3. แบบมีกระแสอิสระ (Current Release) เป็นชนิดที่ใช้กระแสอิสระในการทำงาน เมื่อมีสัญญาณหรือเหตุการณ์เกิดขึ้น เช่น เมื่อมีการขาดกระแสไฟฟ้า กระแสอิสระจะถูกปล่อยออกมาแทนที่และทำให้ Shunt Release ทำงานในการเปิดสวิตช์อัตโนมัติ

หน้าที่ของ Shunt Release

หน้าที่หลักในการทำงาน คือใช้สัญญาณไฟฟ้าเพื่อเปิดหรือปิด MCCB โดยอัตโนมัติในกรณีที่เกิดความผิดปกติ โดยเฉพาะอย่างยิ่งในกรณีที่กระแสไฟฟ้าเกินกำหนด (Overcurrent) หรือกระแสลัดวง (Short Circuit) ที่อาจเป็นอันตรายต่อวงจรไฟฟ้า การทำงานจะเกิดขึ้นเมื่อมีการเข้าสัญญาณจากอุปกรณ์ควบคุมอื่นๆ เช่น ระบบควบคุมอัตโนมัติ (PLC), ระบบการเตือน, หรือระบบควบคุมความปลอดภัยอื่นๆ

เมื่อ Shunt Release ได้รับสัญญาณจากอุปกรณ์ควบคุมอื่นๆ จะเกิดการทำงานใน MCCB ซึ่งจะทำให้เกิดการเปิดหรือปิดวงจรไฟฟ้า โดยอัตโนมัติเพื่อป้องกันความเสียหายที่อาจเกิดขึ้นจากการรั่วไหลของไฟฟ้า (Electric Shock) หรือการเกิดไฟลุก (Arc Flash) ซึ่งจะเป็นอันตรายทั้งต่อคนและทรัพย์สิน

มีหลักการทำงานอย่างไร

หลักการทำงานของ Shunt Release อ้างอิงกับแรงดันสายป้อนไฟฟ้า ในสถานการณ์ปกติ แรงดันสายป้อนจะเพียงพอต่อการทำงานของวงจรเบรกเกอร์ แต่ในกรณีที่เกิด short circuit หรือความขัดข้องเกิดขึ้น แรงดันสายป้อนจะเพิ่มขึ้นอย่างรวดเร็ว ทำให้ Shunt Release ทำงานโดยการเปิดวงจรและขาดแรงดันทันที

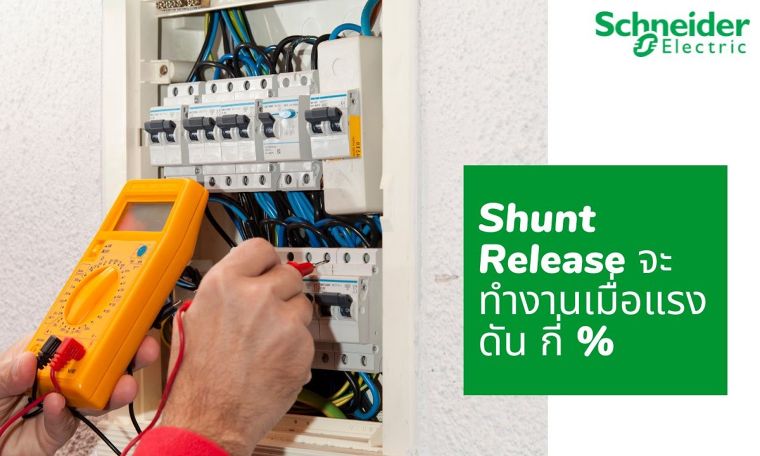

จะทำงานเมื่อแรงดัน กี่ %

จะทำงานเมื่อแรงดันของวงจรไฟฟ้าเกินค่าที่กำหนดไว้ เพื่อเปิดวงจรและหยุดกระแสไฟฟ้าเพื่อป้องกันความเสียหายหรืออุบัติเหตุที่อาจเกิดขึ้น ค่าแรงดันที่กำหนดให้ Shunt Release ทำงานอาจแตกต่างกันไปขึ้นอยู่กับประเภทและคุณสมบัติของอุปกรณ์ที่ใช้งาน แต่มักจะอยู่ระหว่าง 70% ถึง 110% ของแรงดันที่กำหนดให้ทำงาน (Rated Voltage).

แต่ละผลิตภัณฑ์และรุ่นอาจมีการกำหนดค่าที่แตกต่างกันไป เพื่อให้ความยืดหยุ่นในการใช้งานและปรับให้เหมาะสมกับสถานการณ์ต่างๆ ดังนั้น ควรตรวจสอบค่าแรงดันที่กำหนดให้ Shunt Release ทำงานในคู่มือหรือข้อมูลสินค้าของผู้ผลิตเพื่อให้แน่ใจว่าค่าเหล่านี้ถูกต้อง และเหมาะสมกับการใช้งานในระบบไฟฟ้าของคุณ.

ประโยชน์ของ Shunt Release

• ความปลอดภัยเพิ่มขึ้น: ช่วยในการป้องกันความเสี่ยงจากสถานการณ์ short circuit และ overcurrent ซึ่งเป็นสาเหตุหลักของอัคคีภัยในระบบไฟฟ้า
• การป้องกันอุปกรณ์: ช่วยป้องกันอุปกรณ์ในวงจรไม่เกิดความเสียหายจากการทำงานขัดข้องของวงจร
• ลดความเสี่ยงต่อคน: ช่วยลดความเสี่ยงที่อาจเกิดขึ้นจากการเกิดความขัดข้องในระบบไฟฟ้า ที่อาจส่งผลให้คนได้รับอันตรายจากอัคคีภัยหรืออุบัติเหตุที่เกิดขึ้นในวงจร
• การรักษาความเสถียร: Shunt Release เป็นส่วนหนึ่งที่ช่วยรักษาความเสถียรของระบบไฟฟ้า ด้วยการป้องกันความขัดข้องที่อาจเกิดจากสภาวะ short circuit หรือ overcurrent ซึ่งอาจส่งผลกระทบต่อระบบไฟฟ้าในเชิงที่กว้างขึ้น

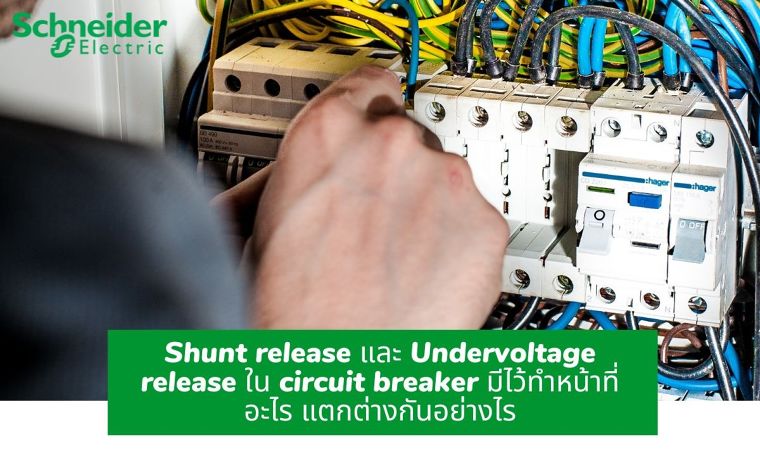

Shunt release และ Undervoltage release ต่างกันอย่างไร

Shunt Release และ Undervoltage Release เป็นอุปกรณ์ที่นำมาใช้ในวงจรของเบรกเกอร์ไฟฟ้าเพื่อเพิ่มความปลอดภัย และป้องกันความเสี่ยงที่อาจเกิดขึ้นในระบบไฟฟ้า แต่มีหน้าที่และการทำงานที่แตกต่างกันอย่างชัดเจน

Shunt Release:

• ทำงานโดยอิงกับแรงดันสายป้อนไฟฟ้า และทำการเปิดวงจรเมื่อแรงดันสายป้อนเพิ่มขึ้นเกินกว่าระดับที่กำหนด (ปกติแรงดันสายป้อนที่ใช้ในวงจรเบรกเกอร์)
• จะทำงานในกรณีที่เกิด short circuit หรือ overcurrent
• สามารถแบ่งเป็น Instantaneous Shunt Release และ Time Delay Shunt Release ตามลักษณะการทำงาน

Undervoltage Release:

• ทำงานโดยอิงกับแรงดันไฟฟ้าที่ต่ำกว่าระดับที่กำหนด
• หน้าที่หลักคือเปิดวงจรเมื่อแรงดันไฟฟ้าลดลงเหนือระดับที่กำหนด (เช่น เมื่อมีการตัดไฟหรือแรงดันไฟฟ้าต่ำกว่าเกณฑ์)
• มักใช้ในการป้องกันการทำงานไม่เป็นไปตามเงื่อนไขในกรณีที่แรงดันไฟฟ้าไม่เพียงพอ

ดังนั้น Shunt Release และ Undervoltage Release เป็นอุปกรณ์ที่มีบทบาทสำคัญในการป้องกัน และรักษาความปลอดภัยของระบบไฟฟ้า โดยมีหน้าที่ และการทำงานที่แตกต่างกันเพื่อป้องกันความเสี่ยงจากสถานการณ์ต่างๆ ที่อาจเกิดขึ้นในวงจรไฟฟ้า

เรียกได้ว่าอุปกรณ์เสริมเซอร์กิตเบรกเกอร์ทั้ง 2 ชิ้นนี้ เป็นอุปกรณ์ที่มีความสำคัญเป็นอย่างมาก และเหมาะสำหรับการใช้งานเพื่อสร้างความมั่นใจให้กับวงจรไฟฟ้าของแต่ละองค์กร หรือโรงงานอุตสาหกรรมเป็นอย่างมาก Shunt Release จาก ชไนเดอร์ อิเลคทริค ก็เป็นอีกหนึ่งอุปกรณ์ที่มีความปลอดภัยตามมาตรฐานที่หลายประเทศเลือกใช้งานกัน สอบถามรายละเอียด หรือดูสินค้าได้ที่ www.se.com
