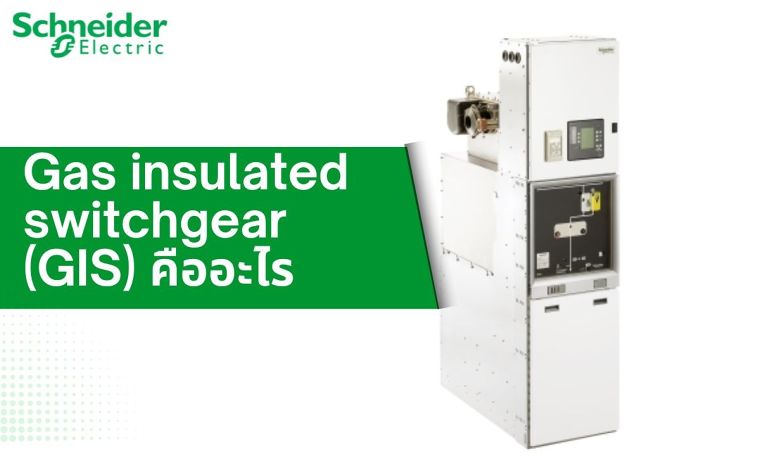

Gas insulated switchgear (GIS) คืออะไร

Gas insulated switchgear หรือที่เรียกในภาษาไทยว่า “สวิตช์เกียร์ฉนวนก๊าซ”เนื่องจากลักษณะการทำงานที่จำเป็นต้องสร้างสถานีไฟฟ้าย่อยที่ศูนย์โหลด ทั้งนี้การจัดตั้งสถานีย่อยที่ศูนย์โหลดค่อนข้างประหยัด และมีประโยชน์ในหลายๆ ด้าน อีกทั้งช่วยลดความยาวของอุปกรณ์ป้อน ทำให้คุณภาพของการควบคุมแรงดันไฟฟ้าดีขึ้น แต่อุปสรรคสำคัญของการสร้างสถานีย่อยที่ศูนย์โหลดก็คือ “พื้นที่” ส่วนใหญ่ศูนย์โหลดหลักจะตั้งอยู่ในสถานที่ที่มีพื้นที่จำกัด ดังนั้น Gas insulated switchgear (สวิตซ์เกียร์ฉนวนก๊าซ) จึงเป็นอุปกรณ์ที่ทำหน้าที่ขจัดอุปสรรคดังกล่าวในการทำงาน โดย Gas insulated switchgear คืออะไร? มีหลักการทำงานอย่างไร? เรามาติดตามกันพร้อม ๆ กันเลยครับ

Gas insulated switchgear (GIS) คืออะไร

Gas insulated switchgear (GIS) หรือ สวิตช์เกียร์หุ้มฉนวนก๊าซ เป็นสวิตช์โลหะชนิดปิดล้อมกล่าวคือ อุปกรณ์ทั้งหมดของสวิตช์ไฟจะถูกล้อมรอบด้วยกรงโลหะแน่น และ SF6 ก๊าซถูกใช้เป็นฉนวนระหว่างชิ้นส่วนของอุปกรณ์ กับโครงโลหะที่ต่อกับสายดิน สวิตช์เกียร์หุ้มฉนวนก๊าซ มีตั้งแต่ระบบ 12 KV ถึง 800 KV สวิตช์เกียร์หุ้มฉนวนก๊าซเป็นเทคโนโลยีก๊าซหุ้มฉนวนสถานีย่อยโลหะ (GIMES) ไม่ได้เป็นเทคโนโลยีใหม่ แต่หากมีมานานกว่าสามสิบปีที่นำมาใช้ในระบบสารสนเทศภูมิศาสตร์ เพื่อสร้างสถานีไฟฟ้าย่อยในสถานที่ที่จำกัด สวิตช์เกียร์หุ้มฉนวนก๊าซ(Gas insulated switchgear) จึงเป็นส่วนประกอบที่จำเป็นสำหรับการติดตั้งและประกอบในพื้นที่ที่จำกัดมากนั่นเอง

สวิตช์เกียร์ฉนวนก๊าซ มีหลักการทำงานอย่างไร

สวิตช์เกียร์ฉนวนก๊าซมีส่วนประกอบหลักของฉนวนก๊าซของสถานีย่อย ดังนี้

• บาร์บัสไฟฟ้า
• ตัวแยกไฟฟ้าหรือตัวตัดไฟ
• เบรกเกอร์วงจร
• หม้อแปลงปัจจุบัน
• หม้อแปลงแรงดัน
• อุปกรณ์ป้องกันไฟกระชากหรืออุปกรณ์ป้องกันฟ้าผ่า

สวิตช์เกียร์ฉนวนก๊าซ มีหลักการทำงาน คือ “การใช้ก๊าซมาเป็นวัสดุฉนวน เพื่อการหยุดชะงัก ขัดจังหวะ และเป็นฉนวนกันความร้อน”  ทั้งนี้เนื่องจากซัลเฟอร์เฮกซาฟลูออไรด์ (Sulfur hexafluoride) ที่มีสูตรเคมี SF6 เป็นก๊าซโพพิแลนต์ไม่มีกลิ่น ไม่มีพิษ ไม่ไวต่อปฏิกิริยา ในที่นี้จะเรียกว่า “SF6” เป็นก๊าซถูกนำมาใช้ในระบบ GIS แรงดันไฟฟ้าขนาดกลาง จึงมีมาตรฐานที่กำหนดให้ฉนวน SF6 ใช้ในการรับแรงดันโดยทั่วไปกำหนดอยู่ที่รับแรงดันไฟฟ้าไม่ต่ำกว่า 2.5 อย่างไรก็ตาม SF6 สามารถรับแรงดันไฟฟ้า เพื่อใช้ในการขัดจังหวะอยู่ในช่วงตั้งแต่ 5 – 7 บาร์ ซึ่งเรียกได้ว่าสูงกว่าเกือบ 1-2 เท่าเลยก็ว่าได้ จึงเป็นเทคโนโลยีที่เหมาะสำหรับแรงดันไฟฟ้าขนาดกลางอย่างยิ่ง

ส่วนสวิตช์เกียร์หุ้มฉนวนก๊าซ ระบบเหนือกว่า 72.5 KV  ก๊าซ SF6 อาจจะถูกนำมาใช้ทั้งสำหรับสื่อกลางการหยุดชะงักและเป็นฉนวนโดยการออกแบบพิเศษ ซึ่งจะมีสวิตช์หุ้มเกียร์หุ้มฉนวนในรูปแบบต่าง ๆ ที่มีให้เลือกตามคุณสมบัติการทำงานได้ ทั้งนี้ควรเลือกใช้สวิตช์เกียร์ฉนวนก๊าซ จากชไนเดอร์ อิเล็คทริค ที่ได้คุณภาพ มาตรฐานสากล และแบรนด์ชั้นนำของโลก เพื่อความสะดวกสบาย และความปลอดภัยในการทำงานของตัวคุณเอง

5 รุ่น GIS จาก ชไนเดอร์ อิเล็คทริค แบรนด์อุปกรณ์ไฟฟ้าชั้นนำระดับโลก

สวิตช์เกียร์หลักที่หุ้มฉนวนด้วยแก๊สมีฟังก์ชันการทำงานที่มีประสิทธิภาพสูงพร้อมการติดตั้งที่สะดวกพิเศษกว่าการออกแบบทั่วไป พิกัดสูงถึง 52kV ชไนเดอร์ อิเล็คทริค เราออกแบบการเชื่อมต่อกับอุปกรณ์กับฟีเจอร์ล่าสุด เพื่อช่วยให้คุณยืดอายุการใช้งานแผงสวิตช์ให้คุณใช้คุ้มค่ามากที่สุด เราคิดมาเพื่อคุณ GIS จาก ชไนเดอร์ อิเล็คทริค แบรนด์อุปกรณ์ไฟฟ้าชั้นนำระดับโลกที่เรานำเสนอมาให้คุณมี 5 รุ่น ดังนี้:-

GMA สวิตช์เกียร์หุ้มฉนวนแก๊ส 24 kV

จุดเด่นมีความกะทัดรัดและยืดหยุ่น สำหรับสถานีย่อยหลักขนาดเล็ก และขนาดกลางที่มีเบรกเกอร์สุญญากาศ

GHA สวิตช์เบรกเกอร์ฉนวนแก๊ส (GIS) 40.5 kV

สำหรับสาธารณูปโภคไฟฟ้าและอุตสาหกรรมต่างๆ เช่น เหมืองแร่ เรือเดินทะเล และน้ำมันและก๊าซ ความปลอดภัยและการบำรุงรักษาอย่างต่อเนื่องเป็นความท้าทายอย่างแท้จริง หากบริษัทของคุณอยู่ในสถานการณ์นี้ อาจถึงเวลาแล้วที่จะต้องอัพเกรดสวิตช์เกียร์ของคุณ

CBGS-0 สวิตช์บอร์ดหลักแบบหุ้มฉนวนแก๊ส 36/38 kV

สวิตช์เกียร์หุ้มฉนวนโลหะ SF6 สำหรับสถานีย่อยในอาคาร (HV/MV-MV/MV) สำหรับแหล่งจ่ายไฟในสาธารณูปโภค ฟาร์มกังหันลม ทางรถไฟ ศูนย์ข้อมูล น้ำมันและก๊าซ MMM สนามบิน ฯลฯ

WS สวิตช์เกียร์หุ้มฉนวนแก๊สสูงถึง 3,000 A

GM AIRSet สวิตช์เกียร์ฉนวนก๊าซปฐมภูมิแรงดันปานกลางปราศจาก SF6 24 kV

ฉนวนก๊าซ MV (GIS) ที่ปราศจาก SF6 และสวิตช์เกียร์โมดูลาร์สำหรับการจำหน่ายหลักสูงถึง 24kV 25kA 1250A เทคโนโลยีอากาศบริสุทธิ์และสุญญากาศที่เป็นนวัตกรรมใหม่ช่วยขจัดความจำเป็นในการใช้ก๊าซเรือนกระจกและก๊าซทางเลือกในสวิตช์เกียร์ MV ในขณะที่ให้ประสิทธิภาพที่ทรงพลัง การออกแบบที่แข็งแกร่ง ตลอดจนความปลอดภัยด้านสิ่งแวดล้อมและการปฏิบัติงานที่ได้รับการปรับปรุง

คิดถึง Gas insulated switchgear คุณภาพ มาตรฐานสากล คิดถึง ชไนเดอร์ อิเล็คทริค ตอบสนองทุกการใช้งาน เพื่อคุณ เพราะเรา คือ ผู้เชี่ยวชาญระดับโลกด้านการบริหารจัดการพลังงานและระบบควบคุม สามารถติดต่อสอบถาม และสั่งซื้อได้ที่ www.se.com
