Shunt Trip คืออะไร มีส่วนสำคัญกับการทำงานของเบรกเกอร์อย่างไร
Shunt Trip คืออะไร มีส่วนสำคัญกับการทำงานของเบรกเกอร์อย่างไร การทำงานของเบรกเกอร์นั้นมีสิ่งสำคัญสำหรับความปลอดภัยในวงจรไฟฟ้าเป็นอย่างมาก เพราะเบรกเกอร์เปรียบเสมือนด่านแรกที่จะป้องกันไม่ให้เกิดไฟฟ้ารั่ว หรือไฟกระชากจนเกิดอันตรายตามมา ซึ่งนี่เองที่ทำให้การเลือกอุปกรณ์สำหรับติดตั้งเบรกเกอร์ เป็นเรื่องสำคัญ โดยหนึ่งในอุปกรณ์ที่มีส่วนสำคัญสำหรับเบรกเกอร์ที่หลายคนไม่ควรมองข้ามเลยก็คือ Shunt Trip
Shunt Trip คืออะไร
Shunt Trip (ชั้นทริป) อุปกรณ์ที่ใช้ในระบบไฟฟ้าแบบปิดกั้นเพื่อตัดการจ่ายไฟฟ้าไปยังอุปกรณ์หรือเครื่องจักรในกรณีฉุกเฉินหรือสถานการณ์ที่เกิดขึ้นเฉพาะบางครั้งที่จำเป็นต้องหยุดการทำงานของอุปกรณ์หรือเครื่องจักร ด้วยการตัดการจ่ายไฟฟ้าแบบแรงดันสูง เพื่อรักษาความปลอดภัย ในการทำงานของ Shunt Trip จะมีการติดตั้งอุปกรณ์เซ็นเซอร์หรืออุปกรณ์ตรวจจับสถานะฉุกเฉิน ซึ่งเมื่ออุปกรณ์เซ็นเซอร์ตรวจจับสถานะฉุกเฉินอย่างเช่นควันหรือระดับความร้อนที่มากเกินไป อุปกรณ์ Shunt Trip จะทำงานโดยตัดจ่ายกระแสไฟฟ้าทันที ทำให้เครื่องจักรหรืออุปกรณ์หยุดทำงานในทันที
การใช้งานชั้นทริปเบรกเกอร์ มีความสำคัญอย่างมากในสถานที่ที่ต้องการการควบคุม และยกเลิกการใช้งานอุปกรณ์หรือเครื่องจักรที่มีความเสี่ยงต่อความปลอดภัยสูง ตัวอย่างเช่นในอาคารสูง หากเกิดเหตุเพลิงไหม้ในชั้นดับเพลิงสูงสุด การใช้งานชั้นทริปเบรกเกอร์จะช่วยในการตัดการจ่ายไฟฟ้าทันทีเพื่อยับยั้งเพลิงไหม้ก่อนจะลุกลามไปยังชั้นอื่นๆ นอกจากนี้ Shunt Trip ยังสามารถใช้ในอุตสาหกรรมเครื่องจักร เช่น เครื่องจักรที่ใช้ในกระบวนการผลิต เป็นต้น
Shunt trip ทำหน้าที่อะไร
หลักการทำงานของ Shunt Trip คือการสร้างเส้นทางให้กระแสไฟฟ้าผ่านเพื่อให้เกิดการทำงานของวงจร หรืออุปกรณ์ที่ต้องการเปิด-ปิด โดยปกติแล้ว Shunt Trip จะถูกติดตั้งบนอุปกรณ์หรือวงจรที่ต้องการควบคุม เมื่อมีสัญญาณจากระบบจะเกิดการทำงานทันที ช่วยลดโอกาสเกิดความเสียหายที่รุนแรงตามมาได้ ทั้งนี้ไม่เพียงแค่การจัดการกับระบบไฟฟ้าเท่านั้น แต่อุปกรณ์ชนิดนี้ยังนิยมเอาไปใช้ทำหน้าที่ได้อีกหลากหลายแบบ เช่น
- ใช้ในระบบควบคุมที่ต้องการปิดหรือเปิดวงจรอัตโนมัติ เช่น การควบคุมการทำงานของระบบรดน้ำหรือระบบปรับอากาศในอาคาร
- นำมาใช้ในระบบเตือนด้านความปลอดภัย เมื่อเกิดเหตุฉุกเฉินหรือสถานการณ์ที่ต้องการตัดการจ่ายไฟฟ้าโดยฉุกเฉิน เช่น ในระบบดับเพลิงหรือระบบสัญญาณเตือนภัย
- สามารถใช้ในระบบเครื่องกั้นหรือการควบคุมการเคลื่อนที่ เช่น ประตูหรือประตูม่านอัตโนมัติที่ต้องการให้เปิดหรือปิดในสถานการณ์ที่เหมาะสม
นอกจาก Shunt Trip เบรกเกอร์ยังต้องมีอุปกรณ์อะไรบ้าง
อย่างไรก็ตาม แม้ว่า Shunt Trip จะเป็นอุปกรณ์ที่สำคัญสำหรับเบรกเกอร์ แต่ในการที่จะทำงานได้อย่างต่อเนื่อง และเกิดประสิทธิภาพสูงสุด ในเบรกเกอร์ก็ยังต้องมีอุปกรณ์อื่นๆ ติดตั้งร่วมด้วย ดังนี้
Undervoltage Release (UVR)
อุปกรณ์ที่ใช้ในระบบไฟฟ้าเพื่อตรวจจับและกำจัดอุปสรรคของแรงดันไฟฟ้าที่ต่ำกว่าเกณฑ์ที่กำหนดในการทำงานของอุปกรณ์หรือระบบโดยอาจเป็นอันตรายได้ถ้าไม่มีการจัดการอย่างเหมาะสม การใช้ Undervoltage Release (UVR) ช่วยในการป้องกันการทำงานผิดปกติหรือความเสียหายที่อาจเกิดจากแรงดันไฟฟ้าต่ำ โดยระบบ UVR จะตรวจจับแรงดันไฟฟ้าที่ผ่านไปยังอุปกรณ์หรือระบบและทำการตัดการไฟฟ้าหรือปิดวงจรเมื่อแรงดันต่ำกว่าเกณฑ์ที่กำหนด
Undervoltage Release with Time Delay
มีหน้าที่ควบคุมการเปิด-ปิดของวงจรไฟฟ้าเมื่อเกิดปัญหาแรงดันไฟฟ้าต่ำ โดยระบบ Undervoltage Release with Time Delay จะตั้งเอาไว้เพื่อป้องกันการเปิดวงจรไฟฟ้าในสภาวะที่แรงดันไฟฟ้าต่ำเกินกว่าที่กำหนดเอาไว้ ซึ่งอาจส่งผลต่อความปลอดภัยและการทำงานของระบบได้
Auxiliary Switch
อุปกรณ์ที่ใช้ในระบบไฟฟ้าเพื่อเปิดหรือปิดวงจรหรืออุปกรณ์ไฟฟ้าโดยอัตโนมัติ โดยสามารถใช้ร่วมกับตัวสวิตช์หลัก (Main Switch) หรืออุปกรณ์ไฟฟ้าที่มีการควบคุมอัตโนมัติ เช่น รีเลย์ (Relay) หรือคอนแทคเตอร์ (Contactors) เพื่อเสริมความสามารถในการควบคุมการทำงานของระบบไฟฟ้าได้มากขึ้น หน้าที่หลักของ Auxiliary Switch คือเปิดหรือปิดวงจรอื่นๆ ในระบบไฟฟ้าโดยเมื่อมีการเปิดหรือปิดตัวสวิตช์หลัก จะทำให้มีการสั่นสะเทือน หรือการเคลื่อนที่ของตัว Auxiliary Switch ตามมาเพื่อเปิดหรือปิดวงจรในระบบเพิ่มเติม
Alarm Switch
อุปกรณ์ที่มีความสำคัญในการแจ้งเตือนเมื่อเกิดเหตุการณ์ฉุกเฉินหรือเหตุร้ายที่อาจเกิดขึ้น อาทิเช่น เหตุเพลิงไหม้ การบุกรุก โดยปกติแล้วจะมีการเปลี่ยนสถานะทันทีเมื่อเซอร์กิตเบรกเกอร์ทริป จากเหตุการณ์ Overload หรือ Short Circuit
Motor Operate (MCH)
เป็นอุปกรณ์ที่ใช้ในการสั่ง On-Off ที่เบรกเกอร์จากภายนอก หรืออาจมีการติดตั้งเอาไว้ภายในห้องคอนโทรลได้ ซึ่งเมื่อมีการทำงานเกิดขึ้น จะมีความเปลี่ยนแปลงกับกระแสไฟฟ้าในระบบทันที
Handle Padlock
สำหรับอุปกรณ์ชนิดนี้จะติดตั้งในเบรกเกอร์เพื่อป้องกันการเปิด (On) ของ เซอร์กิตเบรกเกอร์ในขณะที่เกิดสถานการณ์ที่อาจส่งผลต่ออันตรายได้ ซึ่งการล็อกตำแหน่งจะทำได้เพียงแค่ตำแหน่ง Off เท่านั้น
Key Locks
อุปกรณ์นี้จะติดตั้งเพื่อป้องกันการ On ของเซอร์กิตเบรกเกอร์ และจะยังคงล็อกอยู่ในตำแหน่ง Off เพื่อให้เกิดการปล่อยกระแสไฟฟ้าเข้าสู่วงจร ทั้งนี้ทั้งนั้นก็จะล็อกได้แค่ตำแหน่ง Off เท่านั้น
Rotary Handle
สำหรับอุปกรณ์นี้จะเป็นอุปกรณ์ที่ใช้สำหรับปรับเปลี่ยนวิธีการ On-Off ซึ่งส่วนใหญ่แล้วจะใช้กับเบรกเกอร์สำหรับควบคุมมอเตอร์ มีข้อดีคือสามารถล็อกเบรกเกอร์เอาไว้ที่ตำแหน่ง Off ได้ โดยไม่ต้องมีการติดตั้งอุปกรณ์เสริมเพื่อช่วยการใช้งาน

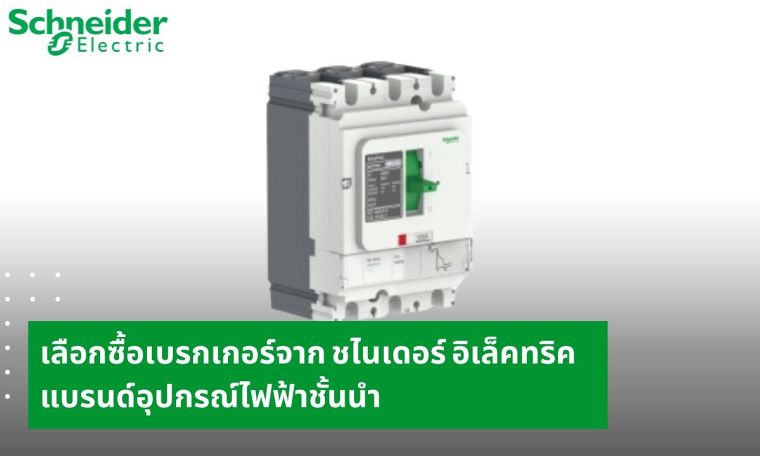

เลือกซื้อเบรกเกอร์จาก ชไนเดอร์ อิเล็คทริค แบรนด์อุปกรณ์ไฟฟ้าชั้นนำ
สำหรับเบรกเกอร์นั้นก็เป็นอุปกรณ์สำคัญที่จะช่วยเพิ่มความปลอดภัยให้กับระบบไฟฟ้า เครื่องจักรอุตสาหกรรม และอุปกรณ์ไฟฟ้าต่างๆ ได้อย่างมีประสิทธิภาพ ทั้งนี้ก็ต้องมีการติดตั้งอุปกรณ์เสริมภายในเพื่อให้การใช้งานสมบูรณ์แบบยิ่งขึ้นด้วย และ Shunt Trip คือหนึ่งในอุปกรณ์ที่ขาดไม่ได้ ทั้งนี้สำหรับใครที่กำลังมองหาเบรกเกอร์ หรืออุปกรณ์ไฟฟ้าในการใช้งานอย่างปลอดภัย ที่ ชไนเดอร์ อิเล็คทริค ก็มีตัวเลือกมากมายให้เลือกซื้อ พร้อมกับมาตรฐานชั้นนำจากแบรนด์คุณภาพ สามารถติดต่อสอบถาม และสั่งซื้อได้ที่ www.se.com
