ระบบผนังเลื่อนกั้นห้องกันเสียงแต่ละรูปแบบ สำหรับใช้ในงานสถาปัตยกรรม
Sponsored by
ผนังเลื่อนกั้นห้องกันเสียง คือ ผนังบานเลื่อนที่ออกแบบมาเพื่อใช้ทดแทนผนังกำแพงถาวรทั่วไป สามารถเคลื่อนย้าย จัดเก็บ กั้นแบ่งห้องหรือจัดเก็บได้ ปรับเปลี่ยนขนาดของห้องได้ตามความต้องการ ช่วยบริหารจัดการพื้นที่ ทำให้สามารถทำกิจกรรมได้หลากหลายในเวลาเดียวกัน
นิยมนำไปใช้งานในห้องประชุม ห้องเรียน ของโรงเรียนและสถาบันการศึกษาต่างๆ และใช้กั้นห้องประชุม ห้องจัดเลี้ยง ห้องสัมมนา ศูนย์ประชุม ศูนย์การแสดงสินค้า ห้องคอนเวนชั่นฮอลล์ ของศูนย์การค้าต่างๆ และที่นิยมมากที่สุดก็จะเป็นการใช้กั้นห้องของสำนักงาน ออฟฟิศ
โดย Wazzadu Encyclopedia x WATTANA ได้รวบรวมองค์ความรู้ที่เกี่ยวข้องกับ ระบบผนังเลื่อนกั้นห้องกันเสียงแต่ละรูปแบบ สำหรับใช้ในงานสถาปัตยกรรม เพื่อให้สถาปนิก วิศวกร ช่าง ผู้รับเหมา หรือผู้ที่สนใจ สามารถนำองค์ความรู้ดังกล่าว ไปใช้ต่อยอดในการทำงานของตนเองได้อย่างเป็นประโยชน์ ซึ่งเนื้อหาจะมีอะไรที่น่าสนใจบ้างนั้น ตามมาชมกันเลยครับ
ระบบผนังเลื่อนกั้นห้องกันเสียงแต่ละรูปแบบ สำหรับใช้ในงานสถาปัตยกรรม

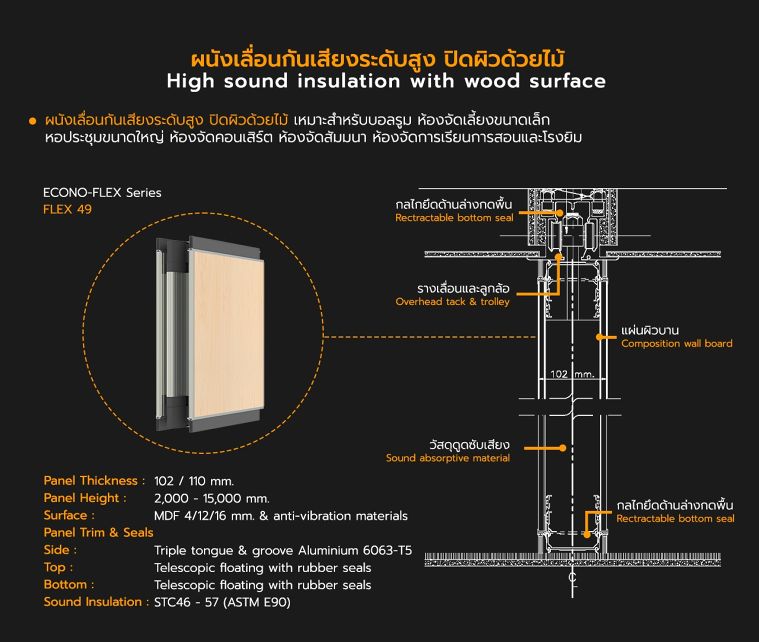

ผนังเลื่อนกันเสียงระดับสูง ปิดผิวด้วยไม้ (High sound insulation with wood surface)
ผนังเลื่อนกันเสียงระดับสูง ปิดผิวด้วยไม้ เหมาะสำหรับบอลรูม ห้องจัดเลี้ยงขนาดเล็ก หอประชุมขนาดใหญ่ ห้องจัดคอนเสิร์ต ห้องจัดสัมมนา ห้องจัดการเรียนการสอนและโรงยิม
- ประตูทางผ่านแบบบานคู่และบานเดี่ยว
- ระบบรางเลี้ยวโค้ง

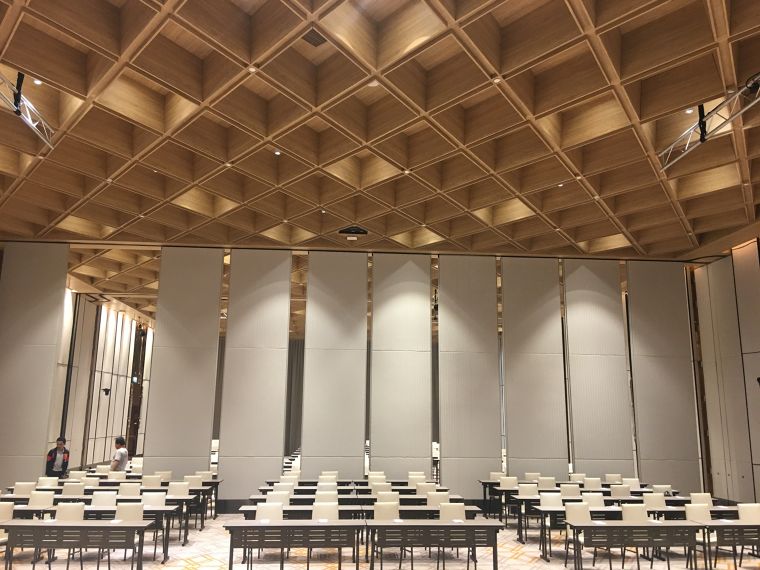

ตัวอย่างการนำไปใช้ในโครงการ ศูนย์ประชุมและแสดงสินค้า จ. ขอนแก่น
ตัวอย่างการนำไปใช้ในโครงการ hyatt regency sukhumvit 13
ตัวอย่างการนำไปใช้ในโครงการ WALDORF ASTORIA
ผนังเลื่อนกันเสียงระดับมาตราฐาน ปิดผิวด้วยไม้ (Standard sound insulation with wood surface)
ผนังเลื่อนกันเสียงระดับมาตราฐาน ปิดผิวด้วยไม้ เหมาะสำหรับห้องประชุมในอาคารสำนักงาน มหาวิทยาลัย และโรงแรม
ตัวอย่างการนำไปใช้ในห้องประชุม โดยสามารถแบ่งห้องกั้นเป็นสัดส่วนได้
ผนังเลื่อนแบบไม่กันเสียง (Non-soundproof movable wall)
ผนังเลื่อนแบบไม่กันเสียง เหมาะสำหรับทุกพื้นที่ที่ต้องการแยกความเป็นส่วนตัว โดยไม่ต้องกันเสียง สามารถติดตั้งได้ ทั้งบ้าน อาคารสาธารณะ หรืออาคารสำนักงาน
- ความกว้างของบานผนังเลื่อนสามารถปรับให้เข้ากับข้อจำกัดของพื้นที่ได้
- กองผนังเลื่อนแบบไม่มีห้องเก็บ
ตัวอย่างการนำไปใช้ในโครงการ Sindhorn Village
รูปแบบระบบผนังเลื่อนกั้นห้องกันเสียง (Type Detail)
- Standrad panel บานผนังเลื่อนมาตราฐาน
- Panel With T junction บานผนังเลื่อนชนเป็นรูปตัว T
- Panel With L junction บานผนังเลื่อนชนเป็นรูปตัว L
- Telescopic seal extended from the end panel บานยึดเข้าหาเสารับ
- Telescopic seal extended from the swing end panel to panel บานสวิงแบบยึดเข้าหาบาน (ร่องลิ้น)
- Telescopic seal extended from the swing end panel to wall บานสวิงแบบยึดเข้าหาเสา
- Telescopic seal extended from the swing end panel to panel บานสวิงแบบยึดเข้าหาบาน (ขอบข้างยาง)
- Swing type end panel fixed to wall บานสวิงบังใบยึดติดกับเสา
- Swing type end panel fixed to panel บานสวิงบังใบยึดติดกับบาน
- Single leaf passdoor บานผนังเลื่อนมีประตูทางผ่านแบบบานเดี่ยว
- Double leaf passdoor บานผนังเลื่อนมีประตูทางผ่านแบบบานคู่
รูปแบบระบบแนวรางช่วงล่าง (Suspension system detail)
- Distance from ceiling level to slab is beyond 500 mm. ติดตั้งแนวรางโดยที่ท้องคานกับแนวฝ้ามีระยะห่างเกิน 500 มม ขึ้นไป
- Truss structure made of WF or rectangular beam ติดตั้งแนวรางกับโครงสร้าง แบบ WF หรือเหล็กกล่อง
- Truss structure made of steel pipe ติดตั้งแนวรางกับโครงสร้าง แบบเหล็กท่อกลม
- Track axis shifted asides beam ติดตั้งแนวรางให้อยู่ด้านข้างคาน
- Distance from ceiling level to slab is less than 500 mm.ติดตั้งแนวรางโดยที่ท้องคานกับแนวฝ้ามีระยะไม่เกิน 500 มม
- minimum insallable distance from ceiling level to slab of 150 mm. ติดตั้งแนวรางโดยที่ท้องคานกับแนวฝ้ามีระยะห่างขั้นต่ำสุด 150 มม

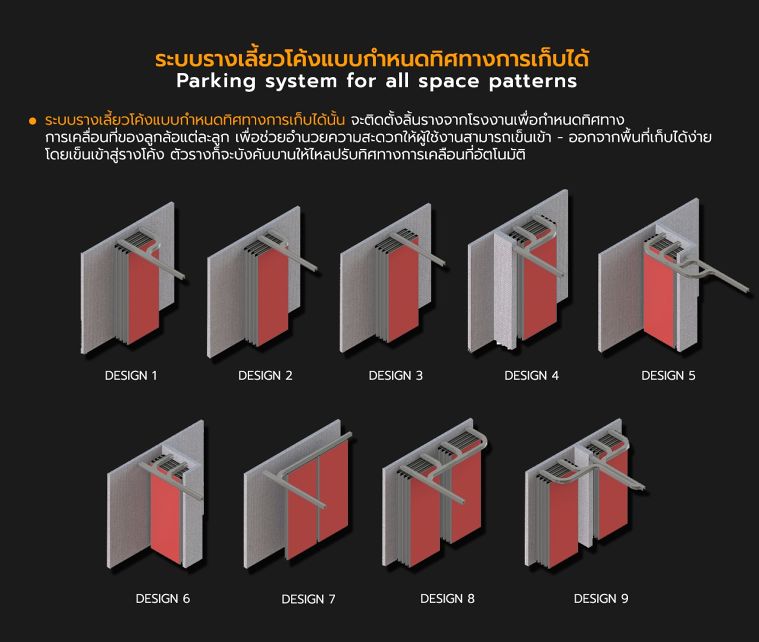

ระบบรางเลี้ยวโค้งแบบกำหนดทิศทางการเก็บได้ (Parking system for all space patterns)
ระบบรางเลี้ยวโค้งแบบกำหนดทิศทางการเก็บได้นั้น จะติดตั้งลิ้นรางจากโรงงานเพื่อกำหนดทิศทาง การเคลื่อนที่ของลูกล้อแต่ละลูก เพื่อช่วยอำนวยความสะดวกให้ผู้ใช้งานสามารถเข็นเข้า - ออกจากพื้นที่เก็บได้ง่าย โดยเข็นเข้าสู่รางโค้ง ตัวรางก็จะบังคับบานให้ไหลปรับทิศทางการเคลือนที่อัตโนมัติ
ข้อมูลผลิตภัณฑ์ผนังเลื่อนกั้นห้องกันเสียง
-
