ความสำคัญของ switchboards ในการจัดการระบบไฟฟ้า
ในยุคที่ไฟฟ้ากลายเป็นปัจจัยสำคัญในการขับเคลื่อนชีวิตประจำวัน ไม่ว่าจะเป็นในบ้านพักอาศัย อาคารสำนักงาน หรือโรงงานอุตสาหกรรม อุปกรณ์ที่ช่วยจัดการและควบคุมระบบไฟฟ้าจึงมีบทบาทสำคัญในการทำให้ทุกอย่างดำเนินไปอย่างราบรื่น "ตู้สวิทช์บอร์ด" (Switchboards) คือหนึ่งในอุปกรณ์ที่ถูกออกแบบมาเพื่อบริหารจัดการพลังงานไฟฟ้าอย่างมีประสิทธิภาพและปลอดภัย บทความนี้จะพาคุณไปรู้จักกับความสำคัญของตู้สวิทช์บอร์ด วิธีการทำงาน ส่วนประกอบสำคัญ และเคล็ดลับการเลือกใช้งานให้เหมาะสม เพื่อให้คุณเข้าใจถึงบทบาทที่สำคัญของอุปกรณ์นี้ในระบบไฟฟ้าได้ดียิ่งขึ้น
ตู้สวิทช์บอร์ด
ตู้ Switchboards หรือที่เรียกกันว่า "ตู้ควบคุมไฟฟ้า" เป็นอุปกรณ์ที่รวบรวมและจัดการการจ่ายพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลักไปยังวงจรต่างๆ ภายในอาคาร หน้าที่หลักของ Switchboards คือการควบคุมและกระจายพลังงานไฟฟ้าอย่างมีประสิทธิภาพ ตลอดจนป้องกันความเสียหายที่อาจเกิดขึ้นในกรณีที่ระบบเกิดความผิดปกติ เช่น ไฟฟ้าลัดวงจร
นอกจากนี้ Switchboards ยังเป็นส่วนสำคัญในการเพิ่มความปลอดภัยของระบบไฟฟ้าด้วยการควบคุมและตรวจสอบกระแสไฟฟ้าให้เหมาะสม ช่วยลดความเสี่ยงจากการเกิดอุบัติเหตุไฟฟ้าช็อตหรือไฟไหม้
switchboards ทำงานอย่างไร
Switchboards ทำงานโดยการรับกระแสไฟฟ้าจากแหล่งพลังงานหลัก (Main Power Supply) และกระจายกระแสไฟฟ้าไปยังวงจรต่างๆ ผ่านอุปกรณ์ควบคุม เช่น Circuit Breaker หรือ BusBar การทำงานของตู้สวิทช์บอร์ดแบ่งออกเป็นขั้นตอนหลักดังนี้:
- รับพลังงานไฟฟ้า: กระแสไฟฟ้าจากแหล่งจ่ายไฟฟ้าหลักจะถูกส่งมายังตู้สวิทช์บอร์ด
- กระจายกระแสไฟฟ้า: พลังงานไฟฟ้าถูกส่งต่อไปยังวงจรต่างๆ ผ่านอุปกรณ์ควบคุม เช่น BusBar
- ป้องกันระบบ: ตู้สวิทช์บอร์ดทำหน้าที่ตัดการจ่ายไฟในกรณีที่เกิดไฟฟ้าลัดวงจรหรือกระแสไฟฟ้าผิดปกติ
บทบาทสำคัญของ switchboards ในการควบคุมและป้องกันไฟฟ้า
Switchboards มีบทบาทสำคัญอย่างยิ่งในระบบไฟฟ้าดังนี้:
- ควบคุมการจ่ายพลังงานไฟฟ้า: ทำหน้าที่กระจายพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลักไปยังวงจรต่างๆ ในอาคาร โดยมีอุปกรณ์ควบคุม เช่น Circuit Breakers หรือ BusBars ที่ช่วยจัดสรรพลังงานให้เหมาะสมกับความต้องการในแต่ละพื้นที่ กระบวนการนี้ช่วยให้การใช้งานพลังงานไฟฟ้าเป็นไปอย่างมีประสิทธิภาพ และช่วยลดปัญหาจากการใช้ไฟฟ้าเกินขนาด
- ป้องกันปัญหาไฟฟ้าลัดวงจร: ตู้สวิทช์บอร์ดมีบทบาทสำคัญในการป้องกันไฟฟ้าลัดวงจร (Short Circuit) ซึ่งเป็นหนึ่งในสาเหตุหลักที่ทำให้เกิดไฟไหม้หรือความเสียหายต่ออุปกรณ์ไฟฟ้า การติดตั้งอุปกรณ์ป้องกัน เช่น Circuit Breakers ภายในตู้สวิทช์บอร์ดจะช่วยตัดกระแสไฟฟ้าทันทีเมื่อระบบเกิดความผิดปกติ ลดความเสี่ยงต่อชีวิตและทรัพย์สินได้อย่างมีประสิทธิภาพ
- ป้องกันไฟฟ้ากระชาก (Overvoltage): ตู้สวิทช์บอร์ดยังช่วยป้องกันไฟฟ้ากระชากหรือไฟฟ้าเกิน ซึ่งอาจเกิดจากพายุฟ้าผ่า หรือการทำงานผิดปกติของแหล่งจ่ายไฟ อุปกรณ์ภายในตู้สวิทช์บอร์ด เช่น surge protection device (SPD) สามารถช่วยควบคุมระดับแรงดันไฟฟ้าให้อยู่ในระดับปลอดภัย ป้องกันอุปกรณ์ไฟฟ้าจากความเสียหาย
- ช่วยเพิ่มความปลอดภัยของระบบไฟฟ้า: ตู้สวิทช์บอร์ดเป็นจุดรวมของอุปกรณ์ป้องกันไฟฟ้าที่สำคัญ เช่น อุปกรณ์ตรวจสอบแรงดันไฟฟ้า (Voltage Monitoring) และระบบแจ้งเตือนเมื่อเกิดปัญหาในระบบไฟฟ้า คุณสมบัติเหล่านี้ช่วยเพิ่มความปลอดภัยให้กับระบบไฟฟ้าในภาพรวม และลดโอกาสเกิดอุบัติเหตุไฟฟ้าช็อตในผู้ใช้งาน
- สนับสนุนการตรวจสอบและบำรุงรักษา: ตู้สวิทช์บอร์ดออกแบบมาเพื่อให้ผู้ดูแลสามารถตรวจสอบและบำรุงรักษาอุปกรณ์ไฟฟ้าได้ง่ายขึ้น ด้วยการจัดระเบียบอุปกรณ์และวงจรภายในให้เป็นระบบ ซึ่งช่วยลดเวลาและค่าใช้จ่ายในการซ่อมบำรุง
ส่วนประกอบสำคัญของตู้ switchboards
Enclosure: โครงสร้างที่ออกแบบเพื่อความทนทาน
Enclosure หรือโครงสร้างภายนอกของ Switchboards ถูกออกแบบมาให้มีความแข็งแรงและทนทาน สามารถป้องกันฝุ่น น้ำ หรือความเสียหายจากการกระแทกได้ อีกทั้งยังช่วยป้องกันอันตรายจากการสัมผัสกับส่วนที่มีกระแสไฟฟ้า
BusBar: ตัวนำหลักที่เชื่อมต่อพลังงาน
BusBar คือแผ่นโลหะที่ทำหน้าที่เป็นตัวนำไฟฟ้าภายใน Switchboards มีบทบาทสำคัญในการกระจายพลังงานไฟฟ้าจากแหล่งจ่ายไฟไปยังวงจรต่างๆ โดยต้องการวัสดุที่มีความนำไฟฟ้าสูง เช่น ทองแดงหรืออะลูมิเนียม
Circuit Breaker: หัวใจหลักของการป้องกันวงจรไฟฟ้า
Circuit Breaker เป็นอุปกรณ์สำคัญที่ช่วยตัดกระแสไฟฟ้าเมื่อเกิดไฟฟ้าลัดวงจร หรือกระแสไฟเกิน ช่วยลดความเสี่ยงในการเกิดอุบัติเหตุและความเสียหายต่ออุปกรณ์ไฟฟ้า
Meter: อุปกรณ์วัดค่าพลังงานไฟฟ้าที่แม่นยำ
Meter ใช้สำหรับวัดปริมาณพลังงานไฟฟ้าที่ใช้ในแต่ละวงจร เพื่อช่วยในการวิเคราะห์และปรับปรุงการใช้พลังงานไฟฟ้าให้มีประสิทธิภาพมากยิ่งขึ้น
เคล็ดลับการติดตั้ง switchboards ให้ได้มาตรฐาน
การติดตั้ง Switchboards ให้ได้มาตรฐานเป็นสิ่งสำคัญที่ช่วยเสริมความปลอดภัยและประสิทธิภาพของระบบไฟฟ้า การติดตั้งที่เหมาะสมไม่เพียงช่วยป้องกันอุบัติเหตุ แต่ยังช่วยให้ระบบไฟฟ้าทำงานได้อย่างราบรื่นและยาวนาน มาดูกันว่ามีเคล็ดลับอะไรบ้างที่ควรนำไปปฏิบัติ!
1. เลือกตำแหน่งติดตั้งที่เหมาะสม
- ตำแหน่งของ Switchboards ควรอยู่ในพื้นที่ที่ เข้าถึงได้ง่าย สำหรับการบำรุงรักษาและตรวจสอบระบบ
- หลีกเลี่ยงบริเวณที่เสี่ยงต่อความชื้นหรือความร้อนสูง เช่น ใกล้แหล่งน้ำ หรือใกล้เครื่องจักรที่มีความร้อนจัด
- พื้นที่ติดตั้งควรมีความกว้างพอสมควร เพื่อความสะดวกในการเดินสายไฟและการทำงานของผู้ดูแลระบบ
2. ใช้อุปกรณ์ที่ได้มาตรฐาน
- ตรวจสอบให้แน่ใจว่า Switchboards และอุปกรณ์ที่ติดตั้งภายใน เช่น Circuit Breakers, BusBars, และ Surge Protection Devices ได้รับการรับรองมาตรฐานจากหน่วยงานที่เชื่อถือได้ เช่น IEC หรือ TIS
- เลือกวัสดุที่มีคุณภาพสูง เช่น ตู้ที่ทำจากเหล็กชุบกันสนิม หรืออะลูมิเนียม เพื่อป้องกันการสึกกร่อนและการเสียหายจากสภาพแวดล้อม
3. ติดตั้งระบบระบายอากาศ
- ตู้สวิทช์บอร์ด ควรมีระบบระบายอากาศที่ดี เพื่อลดความร้อนสะสมจากการทำงานของอุปกรณ์ไฟฟ้า
- การติดตั้งพัดลมหรือช่องระบายอากาศในตู้สามารถช่วยยืดอายุการใช้งานของอุปกรณ์ไฟฟ้าภายในได้
4. ใช้สายไฟและตัวนำที่เหมาะสม
- เลือกสายไฟและ BusBars ที่รองรับกระแสไฟฟ้าได้อย่างเหมาะสมกับปริมาณไฟฟ้าที่ต้องการ
- ใช้สายไฟที่มีฉนวนหุ้มคุณภาพสูงเพื่อลดความเสี่ยงจากไฟฟ้าลัดวงจร
5. ตรวจสอบการเชื่อมต่อ
- การเชื่อมต่อระหว่างอุปกรณ์ภายในตู้สวิทช์บอร์ดควรทำอย่างแน่นหนาและตรวจสอบให้มั่นใจว่าไม่มีจุดหลวม ซึ่งอาจทำให้เกิดความร้อนสะสมหรือไฟฟ้าลัดวงจรได้
- ใช้อุปกรณ์ยึดสายไฟ เช่น Cable Ties หรือ Terminal Blocks เพื่อจัดระเบียบสายไฟให้อยู่ในตำแหน่งที่ปลอดภัย
6. ติดตั้งโดยผู้เชี่ยวชาญ
- การติดตั้งตู้สวิทช์บอร์ดควรดำเนินการโดย ช่างไฟฟ้าที่มีใบอนุญาต หรือวิศวกรไฟฟ้าที่มีประสบการณ์ เพื่อลดความเสี่ยงในการติดตั้งผิดพลาด
- ผู้เชี่ยวชาญสามารถแนะนำการออกแบบและเลือกอุปกรณ์ที่เหมาะสมกับการใช้งานเฉพาะของแต่ละสถานที่
เลือกตู้ switchboards คุณภาพสูง จาก ชไนเดอร์ อิเล็คทริค

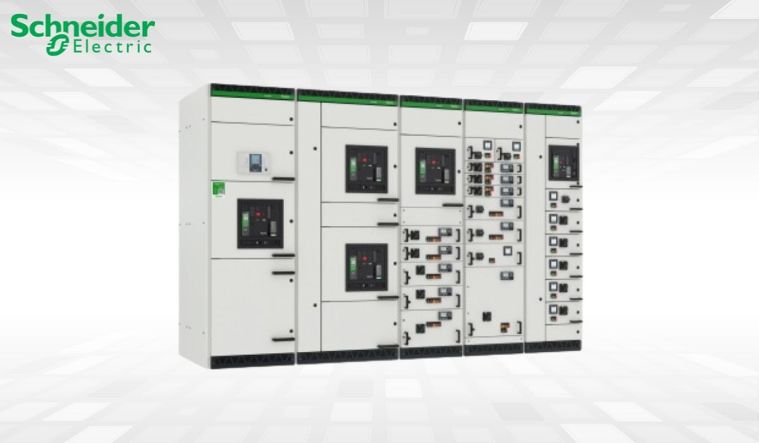

ชไนเดอร์ อิเล็คทริค นำเสนอ ตู้สวิทช์บอร์ด คุณภาพสูง หลากหลายรุ่นที่เหมาะกับการใช้งานในบ้านพัก อาคารพาณิชย์ และโรงงานอุตสาหกรรม เช่น BlokSeT สำหรับระบบไฟฟ้าขนาดใหญ่และ Prisma iPM ที่ปรับแต่งได้ตามความต้องการ ทุกผลิตภัณฑ์ออกแบบให้มีความปลอดภัย ทนทาน และรองรับมาตรฐานสากล ตอบโจทย์ทุกความต้องการของผู้ใช้งานอย่างแท้จริง นอกจากนี้ ที่ชไนเดอร์ อิเล็คทริค (Schneider Electric) ยังมีอุปกรณ์และโซลูชั่นด้านไฟฟ้าอีกมากมาย ไม่ว่าจะเป็น industrial pc, smart buildings, enclosures, transfer switch, building automation system, variable speed drives, ตู้ไฟ 3 เฟส และอื่นๆ อีกมากมาย สามารถเลือกชมผลิตภัณฑ์ได้ที่เว็บ www.se.com หรือ ติดต่อสอบถามข้อมูลเพิ่มเติมกับทางศูนย์บริการลูกค้าสัมพันธ์ ได้เลย
